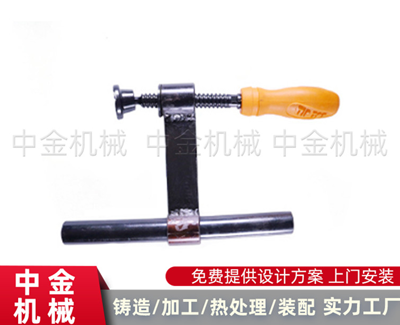

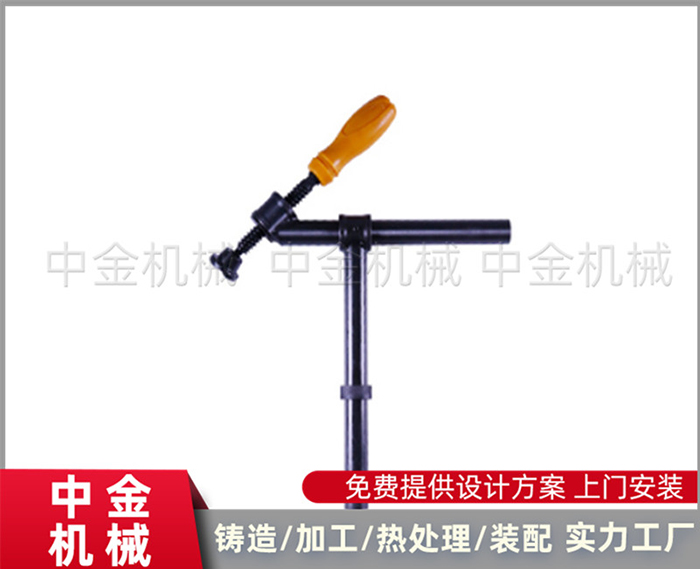

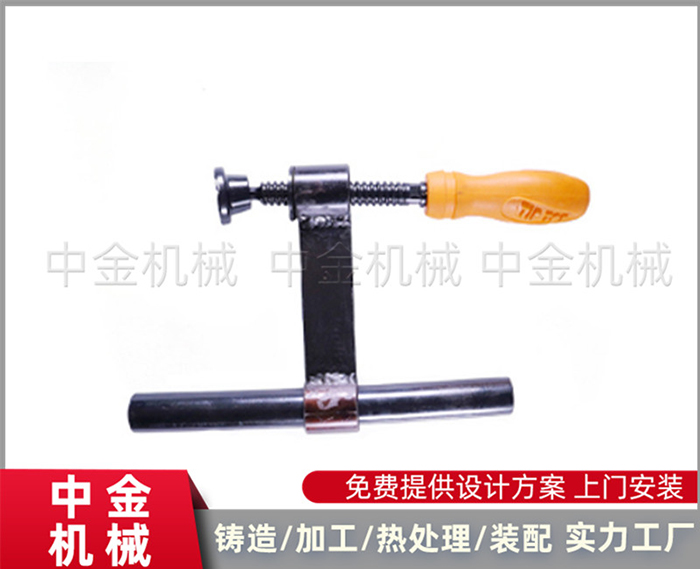

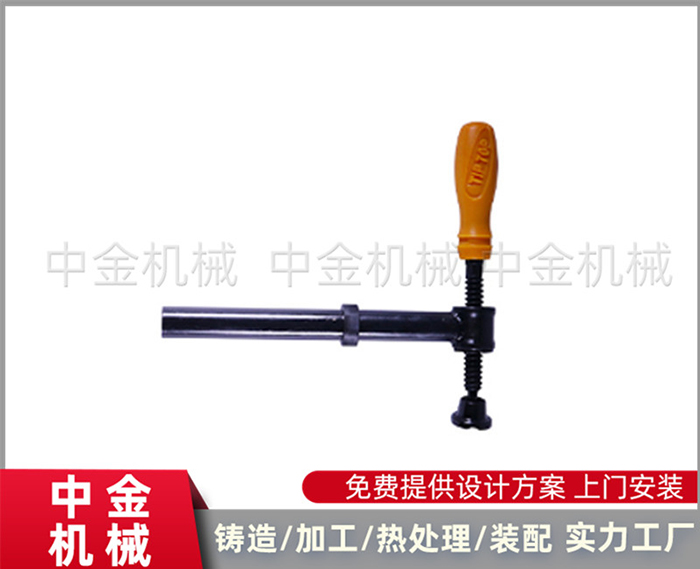

固定式壓緊器是配合三維柔性焊接平臺一起使用的；泊頭中金機械生產的固定式壓緊器是一種新型的標準化、模塊化的三維組合工裝夾具系統，它是一種三維平面孔系夾緊系統，有D28和D16兩種系列。根據需要，也可以配備液壓、氣動、鏈型等多種形式的夾緊方式。
【固定式壓緊器的基本介紹】
1、工作臺面
工作臺的五個工作面都有10mm×；10mm（D28系列）或50mm×；50mm（D16系列）的帶有網格標注的孔。其五個面的平面、平行、垂直公差精度以及孔與孔的位置精度都是非常高的，_在臺面上的定位和臺面與其它模塊之間的組合都具有足夠的使用精度要求?；A(chǔ)臺面的尺寸從10mm×；10mm到40mm×；20mm可以任意選擇，特殊尺寸可以訂做。固定式壓緊器，如果臺面與臺面組合后的精度要求很高，則可以使用導軌將它們連接起來。
2、模塊
標準模塊包括：定位和夾緊直角塊、L型定位塊、U型定位塊、通用擋塊、通用夾緊和定位角模（0～25°任意調節）、V型塊和V型角模。所有模塊上每間隔50mm或25mm均有標準孔（Φ28或Φ16），可以實現工件快速定位和夾緊。
3、定位連接銷
這是實現孔系夾緊系統的基礎零件，用以實現快速的定位和夾緊。銷栓前端有5個鋼珠，插入定位孔后，手動順時針旋轉銷栓（或扳動快速手柄），5個鋼珠彈出并鎖緊在孔的斜面上，完成定位和夾緊；松開時，反向旋轉銷栓，即可拔出。每個銷栓的鎖緊力可達5t，剪切力25t.銷栓的形狀和長度有多種規格可供選擇。
4、夾緊器
按照夾緊方向有平面、垂直和45°夾緊器；按照操作方式有螺栓夾緊、快速夾緊、手柄螺旋夾緊，此外，還有手工、氣動或液壓三種夾緊方式。其中帶補償?shù)穆菪龏A緊器*為常用，這種夾緊器在懸臂中增加了彈性伸縮，用來抵消夾緊時的側向分力，以補償夾具本身的變形和插入過程中的間隙，_夾緊力與受力面垂直。夾緊頭部由碳鋼、不銹鋼、尼龍材料制成，以適合不同的工件要求。也有兩點夾緊橋，可以同時夾緊不同高度的兩個位置的工件。另外也可以按照夾緊的型面加工特殊的夾緊頭。
固定式壓緊器主要被應用于汽車制造、工程機械、船舶修造、航空航天、軌道交通、結構件焊接、鈑金箱體、自行車（摩托車）制造、與焊接機器人或?qū)Ｓ煤笝C(jī)配套等；它所具有的經濟性、靈活性和耐用性等特點。可伸縮式壓緊器已在汽車焊裝生產中得到廣泛應用。
